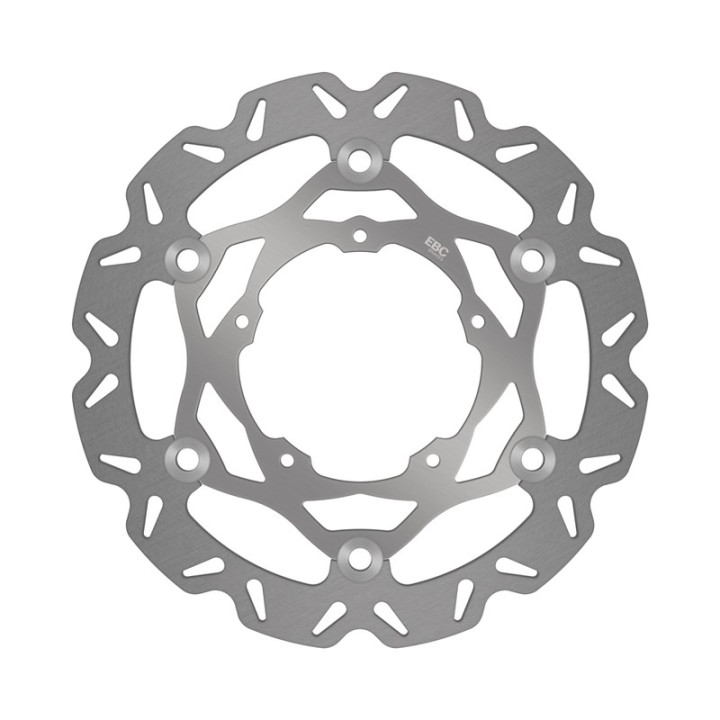

Kit de disco EBC Oversize MX OSX6343
Kit de disco sobredimensionado EBC Oversize MX OSX6343
Los kits EBC Oversize MX (serie OSX) sustituyen el disco delantero macizo de serie de las motos de motocross y enduro por un disco totalmente flotante de 280 mm. El kit incluye el soporte de reubicación de la pinza, de aluminio mecanizado y diseñado por el especialista en MX Ted Devol (California), que coloca la pinza original en el nuevo radio. Es el kit que usa el campeón de X Games Travis Pastrana.
Ventajas
- Un 30 % más de potencia de frenada, según EBC.
- Mejor control y dosificación de la frenada delantera.
- Disco totalmente flotante de dos piezas, con sistema de seis tacos de arrastre de acero inoxidable.
- Pista y buje de acero inoxidable de laminación alemana.
- Perfil contorneado ligero y autolimpiable.
- Fabricados en Northampton (Reino Unido), con corte por láser.
Cuándo elegir Oversize MX
Es la mejora más eficaz del freno delantero de una moto de campo: más diámetro significa más palanca sobre la rueda con la misma pinza y la misma bomba. Buena parte de la gama lleva el buje con acabado imitación de fibra de carbono. Para supermotard y uso en asfalto, mira los kits EBC Supermoto SMX de 320 mm. Comprueba en el buscador la referencia exacta para tu moto.
Las gamas de discos de moto EBC
- MD Estándar: recambio de equipo original para calle y scooter.
- Contour (C): perfil contorneado, más ligero y autolimpiable.
- Flotante X (X/XC): flotantes para sport y superbike.
- Vee-Rotors (VR): perfil en V, el más ligero de EBC.
- MD Off-road (D) y CX Extreme (CX): para motocross, enduro y ATV.
Montaje
EBC recomienda montar siempre pastillas nuevas al cambiar el disco: unas pastillas usadas o gastadas pueden crear puntos calientes o cristalizar la superficie del disco nuevo. Limpia la zona de apoyo del buje, aprieta la tornillería al par que indica el fabricante de la moto y haz un rodaje con frenadas suaves y progresivas antes de exigir frenadas fuertes. Si no tienes experiencia, confía el montaje a un taller.
Especificaciones técnicas
- Referencia: OSX6343
- Código de barras (EAN): 5050953313318
- Peso: 0.2 kg
Kits EBC Oversize MX — más diámetro, más frenada para tu moto de campo. Distribuidos oficialmente en España por EBC Frenos.
| Diámetro | 280 mm |
| Nº Tornillos | 6 |
| Peso | 0.2 kg |
| Dimensiones embalaje | 350 x 335 x 45 |
| Estilo | Floating |
| Eje de montaje | front |
Comprueba si esta referencia encaja en tu vehículo. Busca por marca, modelo y motorización y te confirmamos la compatibilidad exacta.
Buscar por mi vehículoRecomendaciones generales de montaje y rodaje (bedding-in). Ante la duda, acude a un taller de confianza.
- Afloja la rueda y desmonta la pinza; revisa el estado del disco.
- Limpia el alojamiento y lubrica las guías de la pinza.
- Monta la pieza EBC nueva y reensambla la pinza con su par de apriete.
- Realiza el rodaje: 10 frenadas progresivas de 80 a 30 km/h, dejando enfriar entre ellas.
- Evita frenadas bruscas las primeras 200 km hasta asentar el material.
